74123 Dual Retriggerable Monostable Multivibrator

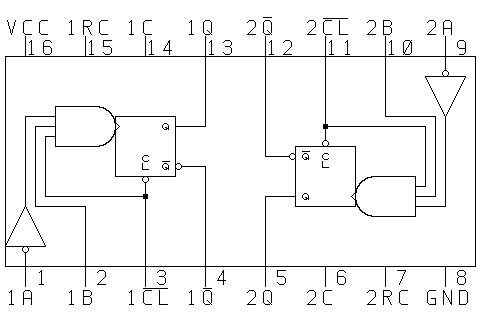

Pin Arrangement

Electrical Characteristics

Propagation Delay

	Input	Output	N	LS	ALS	ALS 1000	F	S	AS	AS 1000	HC	HCT	Unit [max]
tpd	A	Q L->H	23	33	-	-	-	-	-	-	-	-	nS
	B	Q L->H	28	44	-	-	-	-	-	-	-	-	nS
	A	Q' H->L	40	45	-	-	-	-	-	-	-	-	nS
	B	Q' H->L	36	56	-	-	-	-	-	-	-	-	nS
	A	Q H->L	27	27	-	-	-	-	-	-	-	-	nS
	B	Q' L->H	40	45	-	-	-	-	-	-	-	-	nS
tw	G=0, RT=5K		65	200	-	-	-	-	-	-	-	-	nS




Input Characteristics

		N	LS	ALS	ALS 1000	F	S	AS	AS 1000	Unit
A,B	High	40	20	-	-	-	-	-	-	uA
	Low	1.6	0.4	-	-	-	-	-	-	mA
CLR	High	80	20	-	-	-	-	-	-	uA
	Low	3.2	0.4	-	-	-	-	-	-	mA




Output Characteristics

		N	LS	ALS	ALS 1000	F	S	AS	AS 1000	HC	HCT	Unit
Q,Q'	High	0.8	0.4	-	-	-	-	-	-	-	-	mA
	Low	16	8	-	-	-	-	-	-	-	-	mA

Reference

74122가 2개 들어있음.


	74123	74LS123
	5K < RT < 50K tW = 0.32 RT CT ( 1 + 0.7 / RT)	5K < RT < 260K tW = 0.45 RT CT
